يعمل المجفف الاسطواني في هذه المحطة على أساس التدفق المعاكس وذلك لتحقيق كفاءة حرارة عالية واستهلاك أقل للوقود، كما تتميز الأسطوانة بقطر كبير وسرعة دوران منخفضة وزاوية مائلة صغيرة، مما يضمن تسخين مواد إعادة التدوير RAP بلطف في الأسطوانة الدوارة دون ترهلها أو التسبب بشيخوختها. وعندما تدور الأسطوانة، تحافظ الدرجات على جوانبها على الركام دون الالتصاق وتسمح بالتنظيف الذاتي.
يتميز المولد بتصميم رأسي (عمودي) مع بطانات ألياف السيراميك، كما يتميز بامتصاص منخفض للغاية للحرارة ومستوى ضوضاء أقل وهو سهل الصيانة. وإلى جانب ذلك، ينتج عن الهيكل المدمج تقصير طول المعدات، وبالتالي توفير مرونة عالية في استخدام المساحة.
يُستخدم نظام الخلط المسبق لخلط مواد الاسفلت المعاد تدويرها RAP مع عوامل إعادة التدوير، حيث أن وحدة التحويل اليدوي متاحة للسماح للمستخدم بالتبديل بين الخلط المسبق والتغذية المباشرة بحرية. كما يمكنه منع مشاكل التصاق المواد والدخان بكفاءة عالية.
تم تزويد الخلاط بـ 4 علب تروس من أجل توفير قوة طاقة كافية، حيث تعمل حجرة الخلط ذات العمود المزدوج مع الترتيب المناسب للمجاذيف على مضاعفة كفاءة الخلط بمستوى قياسي. كما يمكن تفريغ خليط الأسفلت المتجانس بسرعة وذلك من خلال باب التفريغ الدوار.

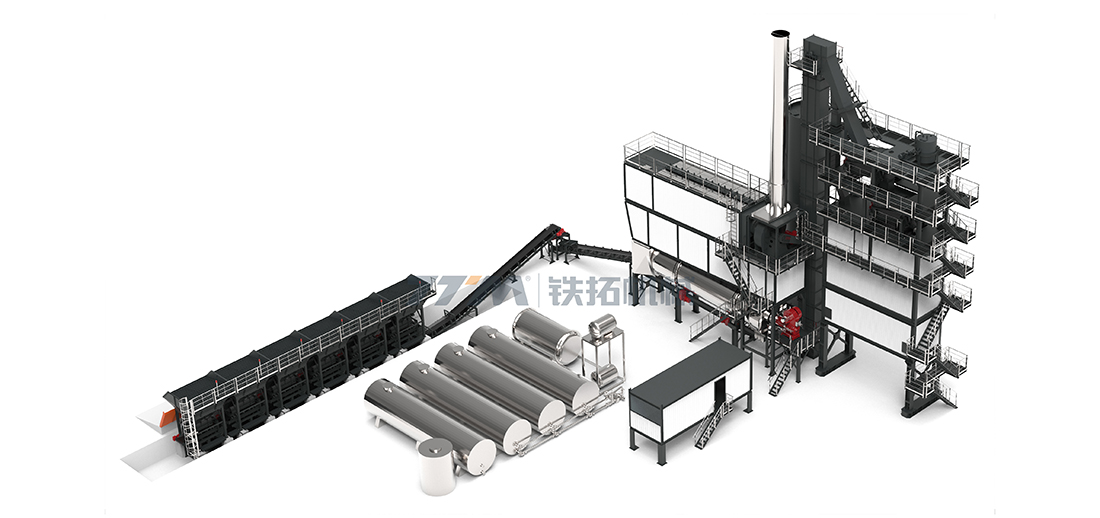

تتميز محطة إعادة تدوير الأسفلت الصديق للبيئة من سلسلة TSEC بهيكل معياري مغلق وذلك لمنع انتشار الغبار والجسيمات السائبة إلى مناطق العمل الأخرى، كما يتميز باب منزلق مريح يسمح بالتشغيل بسهولة تامة، حيث يتم اعتماد تدابير التحكم في الغبار في صناديق تغذية المواد الباردة وحزام النقل أسفل الصناديق ومنطقة تحميل الشاحنات، مما يضمن أن محطات خلط الإسفلت تلبي متطلبات الامتثال البيئي وحماية البيئة لتكون أفضل محطات خلط اسفلتية صديقة للبيئة.
| الموديل | |||||||
| سعة المواد لخام (طن/ ساعة) | 120 | 160 | 240 | 240 | 320 | 320 | 400 |
| سعة المواد المعاد تدويرها (المكررة) (طن/ ساعة) | 80 | 120 | 120 | 160 | 160 | 240 | 240 |
| نسبة المواد المكررة (المعاد تدويرها) المنصوح به | 50% | 50% | 37.50% | 50% | 40% | 60% | 50% |
| سعة المواد الخام مع المواد المعاد تدويرها (طن/ ساعة) | 140~160 | 200~240 | 280~320 | 280~320 | 360~400 | 440~480 | 480~520 |
| موديل المجفف الاسطواني | GT120 | GT160 | GT240 | GT320 | GT400 | ||
| قطر أسطوانة المجفف (م) | 1.95 | 2.25 | 2.5 | 2.7 | 3 | ||
| طول أسطوانة المجفف (م) | 8 | 9 | 10 | 10 | 12 | 12 | |
| طاقة الموقد (MW) | 11.8 | 19.7 | 21.3 | 27.8 | 35.5 | ||
| مساحة الترشيح لكيس الترشيح (متر مربع) | 650 | 920 | 1200 | 1500 | 1940 | 1940 | |
| سعة الخلاطة (kg) | 2000 | 3000 | 4000 | 5500 | 7500 | ||
| النقل | علبة التروس المزدوجة | أربع علب تروس | |||||
| موديل المجفف الاسطواني (للمواد المعاد تكريرها RAP) | RGT80 | RGT120 | RGT120 | RGT160 | RGTC240 | ||
| قطر أسطوانة المجفف (م) | 2.25 | 2.5 | |||||
| طول أسطوانة المجفف (م) | 8 | 10 | 12 | ||||
| طاقة الموقد (MW) | 9.8 | 14.8 | 19.7 | 21.3 | |||
| غرفة الاحتراق (القطر × الطول) | ø1.8×4.2 | ø2×4.2 | ø2.5×11 | ||||
| تخزين المواد المعاد تدويرها RAP (طن) | 9 | 12 | |||||
| سعة خلاط مواد الاسفلت المعاد تدويرها RAP (kg) | 1000 | 1500 | 2000 | 3000 | |||
| التعامل مع الانبعاثات | احتراق ثانوي في مجفف المواد الخام | ||||||
| تغذية المواد المعاد تدويرها إلى الخلاطة | تغذية مباشرة ( تم تثبيت الخلاطة أسفل نظام قياس وزن المواد المعاد تدويرها RAP، بدون مجرى تغذية) | ||||||
تأسست TTM في العام 2004، حيث أصبحت مورد محترف على مستوى الصين لمحطات خلط الأسفلت / ومحطات إعادة تدوير الأسفلت على الساخن. كما أنها ومنذ التأسيس قد ركزت على إنتاج مجابل الأسفلت ومحطات إعادة تدوير الأسفلت وذلك بهدف تزويد العملاء بأفضل معدات خلط الأسفلت. وإلى جانب ذلك، تُنتج الشركة سلسلة شاملة من المعدات تشمل محطات خلط الأسفلت ومحطات إعادة تدوير الإسفلت الثابتة ومحطات تصنيع الملاط الجاف المختلط ومعدات تكسير وغربلة مواد الإسفلت المعاد تدويرها RAP وغيرها.
كما تجدر الإشارة إلى أن مبيعات الشركة وخدماتها فيما يتعلق بمحطات خلط الاسفلت تغطي حالياً جميع أنحاء الصين وعلى المستوى العالمي تغطي أكثر من 50 دولة ومنطقة في أوروبا وآسيا وأفريقيا إلخ.
ولمزيد من المعلومات والتفاصيل حول منتجاتنا وخدماتنا، يُرجى التواصل معنا مباشرة وبدون أي تردد، فنحن متوفرين لخدمتكم في جميع الأوقات!
